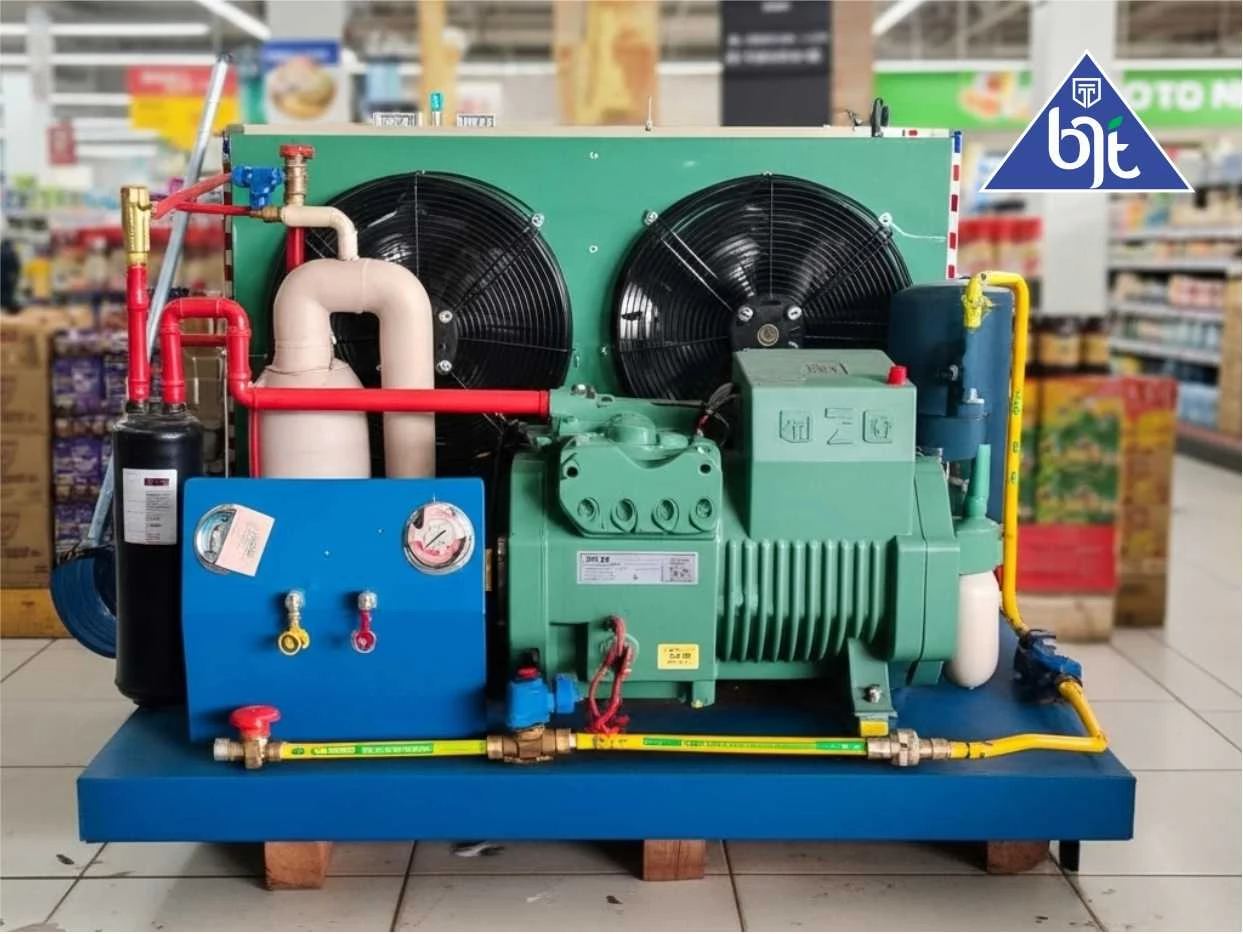

Condensing Unit Cold Storage Fungsi, Komponen, Perawatan, dan Manfaatnya

1. Pendahuluan

Cold storage atau ruang penyimpanan dingin merupakan fasilitas penting di berbagai sektor industri, mulai dari makanan, minuman, perikanan, farmasi, hingga logistik distribusi. Fasilitas ini berfungsi menjaga kualitas produk agar tetap segar, higienis, dan memiliki umur simpan lebih panjang. Di balik kinerja cold storage yang optimal, terdapat komponen utama bernama condensing unit.

Dalam sistem cold storage, condensing unit adalah komponen utama yang berperan menjaga suhu tetap stabil pada tingkat yang diinginkan. Tanpa unit ini, cold storage tidak akan mampu bekerja optimal untuk menyimpan produk beku seperti daging, ikan, sayuran, hingga produk farmasi.

Fabrikasi condensing unit cold storage membutuhkan keahlian khusus serta pemilihan material yang tepat agar mesin dapat bekerja efisien, tahan lama, dan hemat energi.

Artikel ini akan membahas secara menyeluruh mengenai condensing unit cold storage, mulai dari fungsi, jenis, komponen, proses fabrikasi, hingga cara perawatan yang tepat agar dapat beroperasi dengan efisien dalam jangka panjang.

0811-8991-336  -
Cold storage room custom
08111-2018-945  -
Blast freezer Bitzer berkualitas

2. Apa Itu Condensing Unit Cold Storage?

Secara sederhana, condensing unit adalah perangkat pendingin yang menggabungkan beberapa komponen utama sistem refrigerasi dalam satu rangkaian. Unit ini biasanya terdiri dari compressor, condenser, fan, receiver tank, serta komponen pendukung lainnya.

Pada cold storage, condensing unit berfungsi untuk:

• Mengompresi refrigeran agar bisa menyerap panas dari ruang penyimpanan.

• Membuang panas ke lingkungan luar.

• Menjaga sirkulasi refrigeran tetap stabil dalam sistem.

• Memastikan suhu di dalam ruang cold storage konsisten pada tingkat tertentu, mulai dari 0°C hingga -25°C, tergantung aplikasi.

Bayangkan condensing unit sebagai sebuah "mesin pengatur iklim mikro". Jika produk seperti ikan, daging, atau vaksin harus disimpan pada suhu tertentu, condensing unit memastikan suhu itu tetap terjaga meskipun ada fluktuasi dari luar.

3. Peran Penting Condensing Unit dalam Cold Storage

Mengapa condensing unit begitu penting? Berikut beberapa alasannya:

1. Menjamin Keamanan Produk
   Produk beku seperti daging, seafood, dan es krim membutuhkan suhu rendah agar bakteri tidak berkembang. Tanpa pendinginan optimal, kualitas produk bisa menurun drastis.

2. Efisiensi Energi
   Condensing unit modern didesain untuk hemat energi, sehingga biaya operasional cold storage bisa ditekan. Pemilihan komponen seperti compressor Bitzer menjamin kinerja stabil namun tetap efisien.

3. Stabilitas Suhu
   Cold storage biasanya digunakan dalam skala industri. Suhu harus konsisten agar produk tidak mengalami pembekuan ulang (freeze-thaw cycle) yang bisa merusak tekstur.

4. Fleksibilitas Aplikasi
   Condensing unit dapat digunakan pada cold storage berbagai ukuran, mulai dari mini cold room untuk restoran hingga gudang beku raksasa untuk industri distribusi makanan.

4. Jenis-Jenis Condensing Unit Cold Storage

Tidak semua condensing unit sama. Jenisnya dibedakan berdasarkan kapasitas pendinginan, suhu kerja, serta desain sistem.

4.1 Berdasarkan Suhu Operasional

1. Low Temperature (Low Temp)

   • Digunakan untuk penyimpanan produk beku dengan suhu -18°C hingga -25°C.

   • Aplikasinya cocok untuk daging beku, ikan, udang, es krim, dan produk farmasi tertentu.

   • Biasanya menggunakan compressor dengan kapasitas besar, seperti Bitzer 4 PK hingga 9 PK.

2. Medium Temperature (Med Temp)

   • Digunakan untuk penyimpanan produk dingin dengan suhu 0°C hingga -10°C.

   • Cocok untuk produk segar seperti buah, sayuran, susu, dan minuman.

   • Konsumsi energi lebih rendah dibanding Low Temp.

4.2 Berdasarkan Desain Sistem

1. Air-Cooled Condensing Unit

   • Menggunakan kipas (fan) untuk membuang panas ke udara sekitar.

   • Lebih hemat ruang, mudah dipasang, dan populer di banyak industri.

2. Water-Cooled Condensing Unit

   • Menggunakan air sebagai media pembuangan panas.

   • Cocok untuk cold storage besar karena kapasitas pendinginannya lebih tinggi.

   • Membutuhkan sistem tambahan seperti cooling tower.

5. Komponen-Komponen Utama Condensing Unit Cold Storage

Condensing unit terdiri dari berbagai komponen penting yang bekerja secara bersamaan. Mari kita bahas fungsi masing-masing komponen secara detail:

5.1 Compressor

• Fungsi utama: mengompresi refrigeran dari tekanan rendah menjadi tekanan tinggi sehingga refrigeran bisa bersirkulasi.

• Jenis compressor yang umum digunakan: Bitzer, terkenal tangguh, efisien, dan cocok untuk aplikasi industri.

• Pada cold storage, compressor bisa berkapasitas 4 PK hingga 9 PK tergantung kebutuhan ruangan.

5.2 Condenser

• Fungsi: membuang panas dari refrigeran yang telah dikompresi.

• Terdiri dari pipa tembaga dan sirip aluminium yang membantu mempercepat pelepasan panas.

• Bisa berupa air-cooled (dengan kipas) atau water-cooled.

5.3 Evaporator

• Komponen yang terpasang di dalam ruang cold storage.

• Berfungsi menyerap panas dari udara di dalam ruangan.

• Contoh merek: Evaporator Greenhalgh, yang terkenal efisien dalam menyerap panas.

5.4 Receiver Tank

• Wadah penyimpanan refrigeran cair sebelum masuk ke sistem.

• Membantu menjaga tekanan dan volume refrigeran tetap stabil.

5.5 Oil Separator

• Memisahkan oli dari aliran refrigeran agar tidak masuk ke evaporator.

• Oli kemudian dikembalikan ke compressor agar tetap terlumasi dengan baik.

5.6 Accumulator

• Mencegah refrigeran cair masuk ke compressor.

• Fungsi ini sangat penting karena refrigeran cair bisa merusak piston compressor.

5.7 Filter Drier & Sight Glass

• Filter drier: menyaring kotoran dan kelembapan dalam aliran refrigeran.

• Sight glass: jendela kecil untuk memantau kondisi refrigeran, apakah ada gelembung atau kekurangan cairan.

5.8 Control Panel

• Berisi MCB, kontaktor, pilot lamp, selector switch, thermostat Dixell, indikator defrost, HP/LP, hingga phase failure.

• Panel ini memungkinkan operator memantau kondisi cold storage dengan mudah.

5.9 Accessories

• Solenoid valve, check valve, expansion valve, orifice, flexible hose, hingga pipa tembaga.

• Semua komponen ini mendukung sistem agar tetap bekerja lancar dan aman.

6. Proses Fabrikasi Condensing Unit Cold Storage

Fabrikasi condensing unit bukanlah pekerjaan sederhana. Setiap unit harus diproduksi dengan standar ketat karena menyangkut kualitas pendinginan, efisiensi energi, dan daya tahan. Proses ini biasanya dilakukan di pabrik khusus yang sudah memiliki peralatan modern serta teknisi berpengalaman.

6.1 Tahapan Fabrikasi

1. Desain dan Perhitungan Kapasitas

   • Proses dimulai dengan menentukan kebutuhan kapasitas pendinginan berdasarkan ukuran cold storage.

   • Parameter seperti luas ruangan, volume, suhu target, dan jenis produk yang disimpan akan memengaruhi pemilihan compressor dan evaporator.

2. Pemilihan Komponen

   • Komponen premium seperti compressor Bitzer dipilih karena terbukti handal.

   • Evaporator biasanya menggunakan Greenhalgh atau Muller, yang terkenal efisien dalam mendistribusikan suhu.

3. Perakitan Komponen

   • Semua komponen utama (compressor, condenser, receiver, accumulator, oil separator) dirakit menjadi satu kesatuan.

   • Sambungan menggunakan pipa tembaga dengan proses las yang presisi.

4. Instalasi Sistem Kontrol

   • Control panel dipasang untuk memantau suhu, tekanan, hingga fungsi defrost.

   • Termostat dan sensor suhu diuji agar pembacaan akurat.

5. Pengujian Tekanan dan Kebocoran

   • Unit diuji dengan nitrogen untuk memastikan tidak ada kebocoran.

   • Tahap ini penting untuk mencegah hilangnya refrigeran saat cold storage beroperasi.

6. Pengisian Refrigeran

   • Refrigeran yang umum digunakan adalah R404A karena ramah lingkungan dan cocok untuk suhu rendah.

   • Pengisian dilakukan dengan dosis tepat agar sistem bekerja optimal.

7. Final Testing

   • Condensing unit dijalankan penuh untuk menguji kestabilan suhu.

   • Uji coba dilakukan selama beberapa jam untuk memastikan semua komponen bekerja normal.

7. Proses Instalasi Condensing Unit di Lapangan

Setelah selesai difabrikasi, condensing unit akan dipasang di lokasi pelanggan. Proses instalasi ini harus dilakukan oleh teknisi berpengalaman karena melibatkan sistem kelistrikan, perpipaan, dan kontrol otomatis.

7.1 Persiapan Lokasi

• Area pemasangan harus memiliki ventilasi cukup jika menggunakan air-cooled.

• Jika water-cooled, dibutuhkan instalasi tambahan berupa cooling tower.

• Pondasi untuk unit harus kokoh agar tidak terjadi getaran berlebih.

7.2 Pemasangan Panel Isolasi

• Panel dinding, lantai, dan plafon cold storage menggunakan sandwich panel tebal 100 mm.

• Panel ini menjaga suhu tetap stabil serta mengurangi konsumsi energi.

7.3 Penyambungan Pipa dan Refrigeran

• Pipa tembaga digunakan untuk menghubungkan condensing unit dengan evaporator.

• Semua sambungan dilapisi insulasi agar tidak terjadi kondensasi.

7.4 Instalasi Panel Kontrol

• Control panel dipasang di area mudah dijangkau operator.

• Sistem kontrol otomatis seperti thermostat Dixell digunakan untuk memudahkan monitoring suhu.

7.5 Uji Coba dan Kalibrasi

• Setelah instalasi, dilakukan uji coba untuk memastikan suhu cold storage sesuai target.

• Jika diperlukan, dilakukan kalibrasi ulang agar kinerja sistem lebih stabil.

8. Perawatan Condensing Unit Cold Storage

Agar condensing unit awet dan tetap efisien, perawatan rutin wajib dilakukan. Kondisi lingkungan, frekuensi pemakaian, dan jenis produk yang disimpan sangat memengaruhi umur pakai unit.

8.1 Perawatan Harian

• Memeriksa suhu ruangan melalui thermostat.

• Memastikan tidak ada suara aneh dari compressor atau fan.

• Mengecek indikator tekanan (HP/LP) di control panel.

8.2 Perawatan Bulanan

• Membersihkan filter drier agar tidak tersumbat.

• Mengecek kondisi oli di compressor.

• Memastikan tidak ada kebocoran refrigeran pada sambungan pipa.

8.3 Perawatan Setengah Tahunan

• Membersihkan condenser coil dari debu agar pembuangan panas tetap optimal.

• Mengecek kondisi kabel, MCB, dan kontaktor di control panel.

• Melakukan pengujian tekanan dengan nitrogen untuk memastikan sistem bebas bocor.

8.4 Perawatan Tahunan

• Melakukan servis besar pada compressor.

• Mengganti refrigeran jika kualitasnya menurun.

• Mengecek kondisi evaporator, termasuk kipas dan defrost heater.

9. Kelebihan Menggunakan Condensing Unit Berkualitas

Tidak semua condensing unit memiliki kualitas yang sama. Menggunakan unit dengan komponen premium seperti Bitzer dan Greenhalgh memberikan banyak keuntungan, di antaranya:

1. Efisiensi Energi Tinggi
   Compressor Bitzer dikenal hemat listrik meskipun digunakan pada cold storage berkapasitas besar.

2. Kestabilan Suhu
   Evaporator Greenhalgh memastikan sirkulasi udara dingin merata ke seluruh ruangan.

3. Tahan Lama
   Komponen berkualitas mampu beroperasi hingga 10–15 tahun dengan perawatan baik.

4. Mudah dalam Perawatan
   Control panel modern memudahkan operator melakukan pemantauan dan troubleshooting.

5. Fleksibel
   Bisa diaplikasikan di berbagai jenis cold storage: makanan, farmasi, hingga logistik rantai dingin.

10. Aplikasi Condensing Unit dalam Industri

Condensing unit cold storage digunakan di berbagai sektor bisnis. Berikut adalah contoh aplikasinya:

10.1 Industri Makanan dan Minuman

• Menyimpan daging, seafood, sayuran, dan buah beku.

• Menjaga kesegaran bahan baku di restoran, hotel, dan katering.

10.2 Industri Farmasi

• Penyimpanan vaksin, obat-obatan, dan bahan kimia yang membutuhkan suhu stabil.

10.3 Perikanan

• Cold storage digunakan untuk menyimpan ikan hasil tangkapan agar tetap segar sebelum distribusi.

10.4 Retail dan Supermarket

• Menyimpan es krim, frozen food, dan minuman dingin.

10.5 Logistik dan Distribusi

• Menjadi pusat penyimpanan sementara sebelum barang dikirim ke berbagai wilayah.

11. Tantangan dalam Pengoperasian Condensing Unit Cold Storage

Meskipun condensing unit merupakan teknologi andal, tetap ada beberapa tantangan yang dihadapi dalam pengoperasiannya. Mengetahui tantangan ini membantu pemilik usaha mengambil langkah preventif agar tidak terjadi kerugian besar.

11.1 Konsumsi Energi

Cold storage beroperasi 24 jam nonstop. Jika condensing unit tidak efisien, biaya listrik bisa membengkak. Oleh karena itu, pemilihan compressor hemat energi sangat penting.

11.2 Fluktuasi Suhu

Beberapa cold storage mengalami kesulitan menjaga suhu stabil, terutama jika pintu sering dibuka tutup. Hal ini bisa memengaruhi kualitas produk.

11.3 Kebocoran Refrigeran

Refrigeran seperti R404A sangat vital. Jika terjadi kebocoran, suhu ruangan tidak akan tercapai. Selain itu, biaya perbaikan dan pengisian ulang bisa cukup tinggi.

11.4 Perawatan Tidak Teratur

Banyak kasus kerusakan condensing unit terjadi karena perawatan yang diabaikan. Padahal, kerusakan kecil bisa dicegah dengan pemeriksaan rutin.

11.5 Faktor Lingkungan

Debu, panas, dan kelembapan tinggi dapat memengaruhi performa condensing unit, terutama untuk sistem air-cooled yang bergantung pada udara sekitar.

12. Cara Memilih Condensing Unit yang Tepat

Memilih condensing unit tidak bisa sembarangan. Berikut adalah tips memilih unit yang sesuai dengan kebutuhan bisnis Anda:

12.1 Sesuaikan dengan Kapasitas Cold Storage

Hitung volume ruangan, jenis produk yang disimpan, serta suhu target. Cold storage daging beku tentu membutuhkan kapasitas berbeda dibanding penyimpanan buah segar.

12.2 Pilih Komponen Berkualitas

Gunakan compressor Bitzer, evaporator Greenhalgh, dan panel kontrol dengan sistem otomatis. Komponen berkualitas menjamin umur pakai lebih panjang.

12.3 Pertimbangkan Jenis Pendinginan

Jika lokasi memiliki ventilasi udara yang baik, gunakan air-cooled. Namun, untuk kapasitas besar dengan suhu rendah, water-cooled bisa jadi pilihan.

12.4 Cek Garansi dan Layanan Purna Jual

Pastikan vendor memberikan garansi minimal 1 tahun serta layanan perawatan rutin. Hal ini penting agar bisnis tidak terganggu jika ada kendala teknis.

12.5 Efisiensi Energi

Pilih unit yang hemat energi agar biaya listrik tidak membebani operasional.

13. Teknologi Modern pada Condensing Unit

Perkembangan teknologi turut meningkatkan performa condensing unit cold storage. Beberapa inovasi terbaru antara lain:

• Variable Speed Compressor: memungkinkan penyesuaian daya sesuai beban pendinginan.

• IoT Monitoring: operator bisa memantau suhu dan tekanan dari smartphone.

• Eco-Friendly Refrigerant: penggunaan refrigeran ramah lingkungan seperti R448A dan R449A.

• Automatic Defrost System: mencegah terbentuknya bunga es di evaporator tanpa perlu intervensi manual.

• Noise Reduction Design: teknologi peredam suara agar unit lebih nyaman dipasang di area dekat pemukiman.

14. Dampak Positif Menggunakan Condensing Unit Cold Storage

Dengan condensing unit yang tepat, bisnis bisa merasakan dampak positif berikut:

1. Produk Lebih Awet dan Berkualitas
   Kualitas daging, seafood, sayuran, hingga es krim tetap terjaga meski disimpan berminggu-minggu.

2. Mengurangi Kerugian Finansial
   Produk yang rusak akibat pendinginan buruk bisa menimbulkan kerugian besar. Cold storage mencegah hal ini.

3. Operasional Lebih Efisien
   Sistem otomatis membuat bisnis lebih mudah mengatur stok dan perputaran barang.

4. Meningkatkan Kepercayaan Konsumen
   Konsumen lebih percaya pada produk yang dijaga dengan standar cold chain modern.

5. Mendukung Ekspansi Bisnis
   Dengan cold storage yang andal, distribusi produk bisa lebih luas dan jangkauan pasar semakin besar.

15. Kesimpulan

Condensing unit merupakan komponen vital dalam sistem cold storage. Tanpa unit ini, ruang pendingin tidak akan mampu menjaga suhu yang dibutuhkan untuk produk beku maupun dingin.

Fabrikasi condensing unit cold storage merupakan proses penting untuk memastikan ruang penyimpanan beku bekerja optimal. Dengan menggunakan compressor Bitzer, evaporator Greenhalgh, serta komponen pendukung berkualitas, cold storage dapat menjaga produk tetap segar, awet, dan higienis.

Investasi pada condensing unit yang dirakit sesuai standar industri tidak hanya memberikan efisiensi energi, tetapi juga menjamin keandalan jangka panjang bagi bisnis yang bergantung pada penyimpanan dingin.

Dalam artikel ini kita sudah membahas:

• Fungsi condensing unit dan perannya dalam cold storage.

• Komponen utama seperti compressor, condenser, evaporator, oil separator, hingga control panel.

• Proses fabrikasi dan instalasi unit di lapangan.

• Cara perawatan rutin agar unit lebih awet.

• Kelebihan penggunaan condensing unit berkualitas dan aplikasinya di berbagai industri.

Bagi pelaku bisnis makanan, minuman, farmasi, hingga logistik, investasi pada condensing unit cold storage adalah langkah strategis untuk menjaga kualitas produk, meningkatkan efisiensi operasional, dan memperluas pasar.

FAQ (Pertanyaan Umum tentang Condensing Unit Cold Storage)

1. Apa fungsi utama condensing unit dalam cold storage?
Condensing unit berfungsi mengompresi dan mensirkulasikan refrigeran, membuang panas, serta menjaga suhu ruangan tetap stabil sesuai kebutuhan produk.

2. Berapa lama umur pakai condensing unit?
Dengan perawatan rutin, condensing unit bisa bertahan 10–15 tahun. Namun, umur pakai tergantung intensitas pemakaian dan kualitas komponen.

3. Apa tanda-tanda condensing unit bermasalah?
Tanda umum meliputi suhu cold storage tidak stabil, suara compressor lebih keras, adanya kebocoran oli atau refrigeran, serta lonjakan tagihan listrik.

4. Refrigeran apa yang biasa digunakan?
Refrigeran yang umum adalah R404A untuk suhu rendah. Saat ini juga mulai digunakan alternatif ramah lingkungan seperti R448A.

5. Apakah semua cold storage menggunakan condensing unit yang sama?
Tidak. Kapasitas dan desain condensing unit harus disesuaikan dengan ukuran ruangan, jenis produk, dan suhu target. Cold storage es krim tentu berbeda dengan penyimpanan buah segar.
