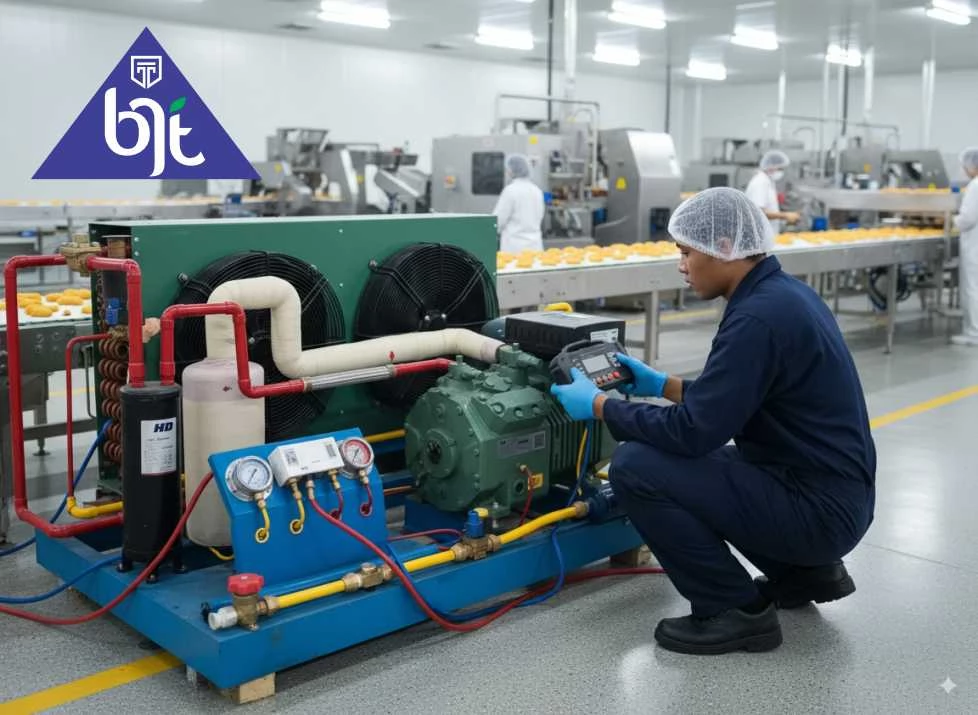

Cold Storage Freezer untuk Penyimpanan Nugget

Pendahuluan

Industri pengolahan makanan beku—terutama nugget ayam—mengandalkan rantai dingin (cold chain) yang presisi agar mutu produk tetap terjaga mulai dari proses fabrikasi hingga sampai ke tangan konsumen. Salah satu mata rantai terpenting adalah cold storage freezer di area pabrik. Unit inilah yang bertugas “mengawetkan kualitas”, menahan pertumbuhan mikroba patogen, menekan reaksi kimia dan enzimatik, serta meminimalkan kerusakan fisik seperti freezer burn. Jika suhu naik hanya beberapa derajat, kualitas sensori bisa anjlok, tekstur menjadi lembek, warna kusam, dan risiko kontaminasi silang meningkat. Karenanya, merancang, mengoperasikan, dan memelihara cold storage freezer memerlukan perhatian multidisipliner—menggabungkan ilmu refrigerasi, teknologi pangan, higienitas, sampai manajemen energi.

1. Fungsi dan Peran Cold Storage Freezer dalam Pengolahan Nugget

Di pabrik nugget modern, alur produksi umumnya mencakup: penerimaan daging ayam, grinding, mixing & seasoning, forming, pre-frying (par-fry), quick freezing, kemudian cold storage freezer sebelum distribusi. Meski quick freezer (blast freezer atau spiral freezer) sudah menurunkan suhu inti produk hingga –18 °C, proses stabilisasi termal belum selesai. Cold storage freezer bertugas:

• Menjaga suhu produk konsisten di kisaran –18 °C s.d. –25 °C selama penimbunan (buffer stock).
• Menyediakan ruang penyangga antara produksi dan logistik agar tidak terjadi bottleneck.
• Memfasilitasi proses tempering terkendali jika diperlukan peralihan ke pengemasan sekunder.
• Melindungi produk dari fluktuasi suhu akibat buka-tutup pintu, aktivitas forklift, dan aliran udara eksternal.
• Menjamin integritas rantai dingin sesuai standar HACCP, ISO 22000, serta peraturan BPOM.

Singkatnya, cold storage freezer adalah “brankas” mutu nugget: jika gagal, seluruh batch produksi berisiko ditarik (recall) yang biayanya bisa melambung hingga miliaran rupiah.

2. Spesifikasi Suhu, Kelembapan, dan Waktu Simpan Nugget

Standar Codex Alimentarius dan USDA merekomendasikan suhu penyimpanan produk ayam beku minimal –18 °C. Namun banyak pabrik memilih –23 °C hingga –25 °C demi memberikan “buffer” terhadap thermal abuse saat handling. Parameternya:

• Set-point suhu: –23 °C (±1 °C) di titik terdingin; suhu ruang terpanas tidak boleh > –18 °C.
• Fluktuasi harian (ΔT): ≤ 2 °C; lebih stabil = umur simpan lebih panjang.
• Kelembapan relatif (RH): 85 %–90 % untuk mencegah dehidrasi permukaan dan freezer burn.
• Kecepatan udara: 0,25–0,5 m/s; cukup guna homogenisasi suhu, tapi tidak terlalu tinggi agar nugget tak kering.
• Umur simpan teoritis: 12–18 bulan; praktis 8–10 bulan demi kualitas organoleptik optimal.

Aspek penentu lain adalah loading factor: kapasitas diisi maksimal 80 % agar sirkulasi udara terjaga. Palet yang terlalu rapat menghambat konveksi, menciptakan “hot-spot” > –15 °C, memicu pertumbuhan Listeria monocytogenes.

3. Desain dan Konstruksi Cold Storage Freezer

3.1. Layout & Zonasi

Cold storage diintegrasikan dekat area blast freezer untuk meminimalkan jarak transfer. Biasanya terdapat:

• Ante-room (temperatur +2 °C s.d. +5 °C) sebagai ruang buffer sebelum masuk ruang beku untuk mengurangi infiltrasi udara lembab.
• Loading/Unloading bay dengan tirai PVC, air curtain, atau rapid roll-up door.
• Ruang penyimpanan utama dilengkapi rak palet (drive-in racking) setinggi 8–10 m.

3.2. Material Insulasi

Panel sandwich polyurethane (PUR) atau polyisocyanurate (PIR) tebal 150–200 mm (k-value ≤ 0,022 W/m·K) lazim digunakan. Sambungan panel wajib memakai cam-lock & sealant food-grade guna mencegah bridge–thermal dan kontaminasi kapiler. Lantai beton diberi vapor barrier, screed, lalu epoxy non-slip food-safe.

3.3. Pintu dan Segel

Pintu cold storage sebaiknya tipe high-speed roll-up dengan kecepatan buka ±1,5 m/s, dilengkapi auto-retract dan sensor forklift. Heater tape dipasang di frame untuk mencegah pembekuan segel.

3.4. Kapasitas Pendinginan

Kebutuhan kapasitas dihitung dari beban:

• Beban produk (heat of respiration + sensible heat)
• Makeup air (infiltrasi)
• Beban mesin & penerangan
• Beban konduksi dinding–atmosfer

Contoh: Ruang 1 000 m³ dengan 500 pallet nugget (500 kg/pallet) memerlukan daya pendinginan ±45–50 kW pada ΔT 35 K.

4. Komponen Inti Sistem Refrigerasi

1. Kompresor: Screw atau semi-hermetic reciprocating; kapasitas modulasi 30 %–100 % dengan VFD.
2. Refrigeran: Ramah lingkungan; tren berpindah ke NH₃ (ammonia) atau CO₂ transkritik menggantikan R404A.
3. Evaporator: Fin-spacing lebar (10–12 mm) untuk mengurangi frosting; dilengkapi fan EC (electronically commutated) hemat energi.
4. Kondensor: Air-cooled (di iklim sedang) atau evaporative condensing (efisiensi lebih tinggi).
5. Expansion device: Electronic Expansion Valve (EEV) memaksimalkan superheat terkontrol.
6. Control panel PLC + HMI: Mengatur siklus defrost, alarm deviasi suhu, log historis.

Siklus hot-gas defrost rutin tiap 6–8 jam mencegah penumpukan es pada evaporator. Sensor level es (ultrasonik) terkini dapat memicu defrost only-when-needed, memangkas energi 10 %–15 %.

5. Sistem Pemantauan & Automasi

Cold storage modern menerapkan SCADA terhubung ke jaringan pabrik. Parameter yang dimonitor:

Dashboard IoT memungkinkan remote-access via ponsel, push-notification apabila deviasi suhu > 2 °C selama 10 menit. Data histori penting untuk audit HACCP dan investigasi insiden (root-cause analysis).

6. Strategi Efisiensi Energi

Energi listrik adalah cost terbesar setelah bahan baku. Beberapa strategi hemat energi:

1. Variable Frequency Drive pada kompresor & fan — penghematan 15 %–25 %.
2. Floating head pressure control: turunkan tekanan kondensasi saat suhu ambien rendah.
3. Heat recovery: panas buangan kondensor untuk memanaskan air CIP (clean-in-place) atau HVAC kantor.
4. LED high-bay lamp 150 lm/W dengan sensor keberadaan (occupancy sensor).
5. Door management system: alarm jika pintu terbuka lama, plus tirai udara.
6. Energy benchmarking: kWh/ton produk; target < 45 kWh/t untuk cold storage suhu beku.

Investasi awal sering kembali < 2 tahun melalui penghematan OPEX.

7. Kebersihan & Keamanan Pangan

Kadar suhu rendah memang menghambat patogen, tetapi kebersihan tetap prioritas. Praktik terbaik:

• Dry cleaning: sikat & vakum serpihan es + breading; hindari air berlebih agar tak membeku.
• Foaming sanitizer berbasis quaternary ammonium atau peracetic acid seminggu sekali (temperatur 5 °C di ante-room).
• Zona higienitas: lalulintas forklift dipisah; roda difogging disinfektan sebelum masuk freezer.
• PPE khusus: sarung tangan termal, jaket freezer, masker, hairnet — mencegah shedding kontaminan.
• Pencatatan (SSOP): siapa, kapan, bahan kimia apa, lot number sanitasi.

BPOM & auditor FSSC 22000 menaruh perhatian tinggi pada dokumentasi kebersihan.

8. Standar Operasional Prosedur (SOP) Harian

1. Pre-shift check

   • Verifikasi suhu ruang, tekanan refrigeran, level oli.
   • Pastikan pintu bebas es; heater berfungsi.

2. Receiving & Put-away

   • Produk diterima bersuhu –15 °C atau lebih dingin.
   • FIFO/FEFO diterapkan via WMS (Warehouse Management System) barcode.

3. During operation

   • Aktivitas buka pintu dikelola (one-door-policy).
   • Forklift elektrik dengan ban non-marking, rutin di-defog.

4. End-shift tasks

   • Catat suhu harian & alarm event.
   • Inspeksi visual permukaan evaporator.
   • Housekeeping ringan, buang kemasan rusak.

Ketelatenan menjalankan SOP meminimalkan downtime serta komplain produk.

9. Program Perawatan: Preventif & Prediktif

Cold storage failure sering berujung kerugian “tidak kasat mata” seperti scrap nugget, lembur karyawan rework, hingga reputasi brand. Strategi perawatan:

• Preventive maintenance (PM)
  • Ganti filter dryer tiap 6 bulan.
  • Periksa kontak relay & terminal—mencegah short.
  • Kalibrasi sensor suhu/RH per 12 bulan.

• Predictive maintenance (PdM)
  • Install vibration sensor di kompresor → analisis FFT mendeteksi early bearing failure.
  • Thermography audit panel listrik → spotting hot-spot > 80 °C.
  • Oil analysis: TAN, kelembapan, metal wear.

CMMS (Computerized Maintenance Management System) menyimpan jadwal, spare-part lead time, sehingga MTBF (Mean Time Between Failure) meningkat.

10. Kepatuhan Regulasi & Standar

1. BPOM RI — Peraturan Kepala BPOM No. 16 Tahun 2019 tentang Label Pangan Olahan Beku.
2. PerMenKes — Pedoman higiene sanitasi makanan.
3. SNI 01-6366-2020 — Ayam olahan beku (termasuk nugget).
4. HACCP Codex — Analisa bahaya suhu kritis; CCP: cold storage.
5. ISO 22000 / FSSC 22000 — Sistem manajemen keamanan pangan.
6. OSHA & Permenaker — Keselamatan kerja ruang dingin < –20 °C, APD lengkap, prosedur evakuasi.
7. Kiprah lingkungan — Kigali Amendment: phase-down HFC; laporan emisi GWP tinggi.

Audit pihak ketiga (SGS, TÜV, Sucofindo) biasanya mengecek dokumen monitoring, validasi defrost, dan catatan perawatan.

11. Tren Teknologi Masa Depan

• Natural refrigerant: CO₂ trans-kritik multi-ejector, efisiensi meningkat 10 % di iklim tropis.
• Thermal energy storage: es slurry atau PCM (Phase Change Material) menyimpan “dingin” saat tarif listrik rendah (off-peak).
• Digital twin: simulasi termal 3D real-time; optimasi alur udara & layout palet.
• AI predictive analytics: machine learning memprediksi failure valve, memesan spare-part otomatis.
• Robotic pallet shuttle: mengurangi waktu buka pintu, efisiensi handling.
• Solar-assisted refrigeration: PV + drive inverter, puncak beban siang hari, cocok dengan puncak radiasi matahari.

Investasi teknologi tidak hanya untuk “green branding” tetapi juga perlindungan margin keuntungan menghadapi tarif energi naik.

12. Studi Kasus Singkat

PT Nugget Jaya Abadi (nama samaran) di Jawa Timur mengoperasikan cold storage 2 000 m², kapasitas 4 000 ton. Tantangan awal: konsumsi listrik 160 000 kWh/bulan, fluktuasi suhu ±4 °C, dan 3 insiden reject produk dalam setahun. Implementasi proyek perbaikan:

1. Upgrade refrigeran R404A → NH₃ screw 2-stage, COP naik 20 %.
2. Pemasangan EC fan & VFD; program defrost on-demand.
3. Integrasi WMS + sensor pintu; durasi pintu terbuka turun 40 %.
4. Pelatihan SOP higienitas; audit internal mingguan.

Hasil setelah 12 bulan:

• Energi turun jadi 112 000 kWh/bulan (hemat 48 juta rupiah).
• Deviasi suhu < 1,5 °C.
• Zero product recall.
• ROI proyek tercapai dalam 18 bulan.

Kunci sukses: dukungan manajemen puncak, data monitoring terukur, dan kultur safety-quality first.

Penutup

Cold storage freezer di pabrik nugget bukan sekadar ruang dingin; ia adalah gardu vital yang menjaga kualitas, keamanan, serta reputasi merek. Desain yang tepat—mulai dari pemilihan isolasi, kapasitas refrigerasi, hingga layout racking—harus dikombinasikan dengan sistem kontrol modern demi kestabilan suhu. Efisiensi energi menekan biaya operasional sekaligus mendukung komitmen keberlanjutan. Tanpa disiplin SOP, program kebersihan, dan perawatan prediktif, ancaman penurunan kualitas serta product recall senantiasa mengintai.

Memasuki era Industri 4.0, cold storage berkembang menjadi ekosistem cerdas: sensor IoT, analitik AI, dan natural refrigerant rendah GWP. Bagi pelaku industri nugget, investasi pada freezer yang andal bukan hanya soal mematuhi regulasi, melainkan strategi bisnis jangka panjang—karena pada akhirnya, kualitas nugget yang renyah di luar dan juicy di dalam bermula dari suhu yang terjaga sempurna di dalam cold storage.
