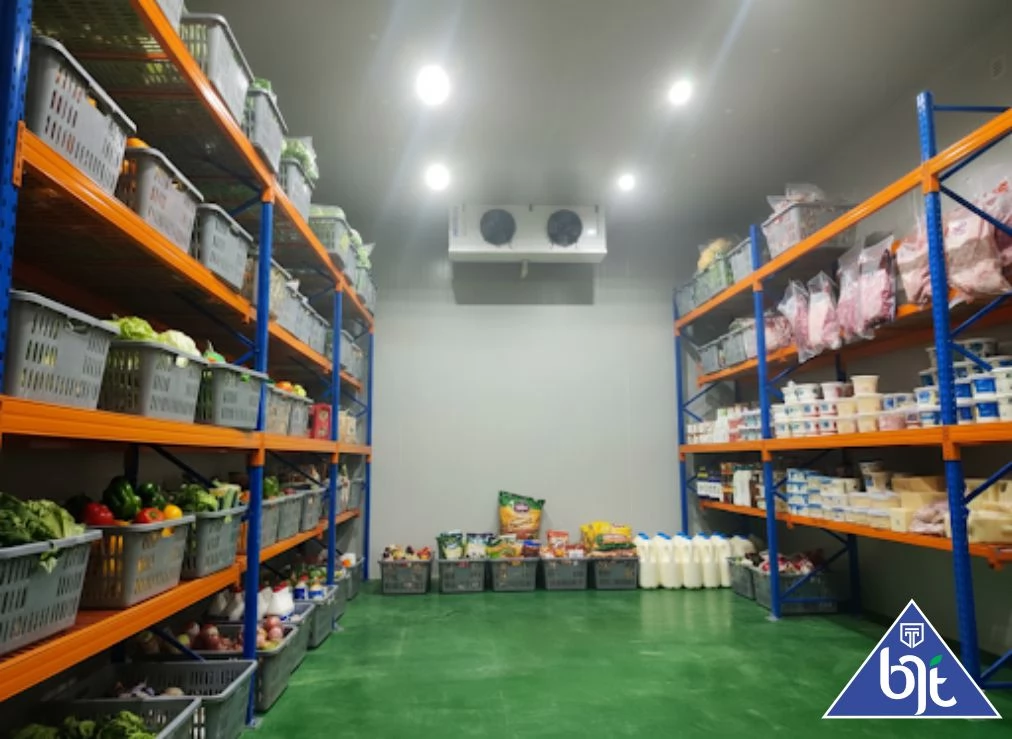

Sistem Pendingin Komersial: Instalasi dan Perawatan untuk Cold Storage & ABF
1. Pendahuluan
Di industri makanan, farmasi, dan logistik, keandalan pendinginan menjadi faktor kritis. Kegagalan sistem dapat menimbulkan kerugian finansial, hilangnya produk, dan reputasi yang tergerus. Oleh karena itu, pemahaman mendalam tentang komponen teknis dan prosedur instalasi sangat penting.
Artikel ini akan membahas secara detail sistem pendingin komersial yang digunakan untuk cold storage, blast freezer (ABF), dan ruang penyimpanan produk beku. Kami akan menelaah setiap komponen utama, proses instalasi, serta praktik perawatan terbaik.
2. Arsitektur Sistem Pendingin Komersial
Sistem pendingin komersial terdiri dari beberapa blok utama yang saling terhubung:
| Blok | Fungsi | Komponen Utama |
|---|---|---|
| 1. Kompresor | Memampatkan refrigerant, meningkatkan tekanan dan suhu | Kompresor Bitzer (9 pk) Low Temp |
| 2. Kondensor | Menyerap panas dari refrigerant, mengembalikannya ke fase padat | Condenser setara dengan kapasitas kompresor |
| 3. Evaporator | Menyerap panas dari ruang pendinginan, mendinginkan produk | Evaporator setara dengan kapasitas kompresor |
| 4. Sistem Kontrol | Mengatur operasi, memonitor suhu, dan mengaktifkan komponen | Control panel, MCB, contactor, pilot lamp, indicator, selector switch, thermostat evaporator |
| 5. Sistem Pipa & Aksesori | Mengalirkan refrigerant, mengatur aliran, dan memisahkan fase | Pipa tembaga, pipa PVC, flexible hose, check valve, solenoid valve, accumulator, receiver, oil separator |
| 6. Panel Isolasi & Sandwich | Menjaga suhu, mengurangi loss of cold air | Panel isolasi (density 45 kg/m³), sandwich panel, floor panel, ceiling panel |
| 7. Aksesori Pintu & Dinding | Memastikan kedap udara, memudahkan akses | Swing door, plastic curtain, handle, lock, emergency lock, heater pintu, heater drain |
| 8. Sistem Keamanan & Monitoring | Menjamin keselamatan dan kinerja | Indicator system (defrost), lampu, alarm, sensor, remote monitoring |
Setiap blok saling bergantung; kegagalan satu komponen dapat memengaruhi seluruh sistem. Oleh karena itu, pemilihan komponen berkualitas tinggi dan instalasi yang tepat sangat penting.
3. Detail Komponen Teknis
Berikut uraian mendalam tentang setiap komponen utama, termasuk spesifikasi teknis, fungsi, dan peran dalam sistem pendingin komersial.
3.1 Kompresor Bitzer (9 pk) Low Temp
- Tipe: Kompresor screw (screw compressor) dengan kapasitas 9 pk (pulang ke 9 hp).
- Kapasitas: Dirancang untuk menyesuaikan dengan kebutuhan evaporator dan condenser.
- Keunggulan:
- Efisiensi tinggi (COP > 4,5).
- Low‑temperature (dapat mencapai -20 °C).
- Kestabilan: Dilengkapi dengan sistem start‑stop otomatis.
- Perawatan:
- Pengecekan tekanan oli, kebocoran, dan kebisingan.
- Penggantian filter oli setiap 6–12 bulan.
3.2 Condenser & Evaporator
- Kondensor:
- Material: Aluminium atau tembaga, dengan fin‑tube design.
- Fungsi: Menyerap panas dari refrigerant, mengembalikannya ke fase padat.
- Kapasitas: Sesuai dengan kompresor (9 pk).
- Evaporator:
- Material: Aluminium, dengan fin‑plate design.
- Fungsi: Menyerap panas dari ruang pendinginan, mendinginkan produk.
- Kapasitas: Sesuai dengan kompresor.
- Perawatan:
- Pembersihan fin secara rutin (setiap 3–6 bulan).
- Pemeriksaan kebocoran refrigerant.
3.3 Sistem Kontrol
| Komponen | Fungsi | Catatan Teknis |
|---|---|---|
| Control Panel | Menyediakan interface untuk mengatur suhu, alarm, dan status sistem | Dilengkapi dengan PLC, input sensor, output relay |
| MCB (Miniature Circuit Breaker) | Proteksi arus lebih | Ditetapkan sesuai rating kompresor |
| Contactor | Menghubungkan/putuskan aliran listrik ke kompresor | Dilengkapi dengan coil 230 V |
| Pilot Lamp & Indicator | Menunjukkan status operasi (on/off, fault) | Lampu LED, indikator status |
| Selector Switch | Memilih mode operasi (auto, manual, defrost) | Switch rotary atau push‑button |
| Thermostat Evaporator | Mengatur suhu evaporator | Sensor suhu, relay, dan setpoint |
| Defrost System | Menghilangkan es pada evaporator | Solenoid valve, heater, timer |
| Accessories | Lampu, saklar, sealtape, sealtape, sealtape | Memastikan kedap udara dan keamanan |
Perawatan:
- Kalibrasi sensor suhu setiap 12 bulan.
- Pemeriksaan relay dan kontak.
- Update firmware PLC bila diperlukan.
3.4 Panel Isolasi & Sandwich
- Density: 45 kg/m³ (kekuatan termal tinggi).
- Thickness: 100 mm (ceiling, wall, floor).
- Material: Polyurethane (PU) cair, pre‑painted steel skin 0,5 mm.
- Fungsi: Menjaga suhu, mengurangi loss of cold air, menambah keamanan struktural.
- Perawatan:
- Pemeriksaan kebocoran isolasi.
- Pembersihan permukaan.
3.5 Sistem Pipa & Aksesori
| Komponen | Fungsi | Spesifikasi |
|---|---|---|
| Pipa Tembaga | Mengalirkan refrigerant | Diameter 1/2"–1" (tergantung kapasitas) |
| Pipa PVC | Mengalirkan refrigerant (pipa fleksibel) | 1/2"–3/4" |
| Flexible Hose | Menyesuaikan jarak antar komponen | 12 m maksimal (dapat disesuaikan) |
| Check Valve | Mencegah aliran balik | 1/2" |
| Solenoid Valve | Kontrol aliran refrigerant | 1/2" |
| Accumulator | Menyimpan refrigerant berlebih | 1 L |
| Receiver | Menyimpan refrigerant cair | 1 L |
| Oil Separator | Memisahkan oli dari refrigerant | 1 L |
| Filter Drier | Menyaring kelembapan | 1 L |
| Sight Glass | Memantau level refrigerant | 1/2" |
| Cable Power | Aliran listrik ke kompresor | 3 kW, 230 V, 3‑phase |
| Cable Ties & Clem | Menjaga kabel tetap teratur | 3‑mm, 5‑mm |
Perawatan:
- Pemeriksaan kebocoran setiap 6 bulan.
- Penggantian filter drier setiap 12 bulan.
3.6 Aksesori Pintu & Dinding
- Swing Door: 100 × 200 × 10 cm, dengan seal anti‑air.
- Plastic Curtain: Memudahkan akses, menambah kedap udara.
- Handle & Lock: Stainless steel, anti‑karat.
- Emergency Lock: Memastikan pintu tetap tertutup saat darurat.
- Heater Pintu: Memanaskan pintu untuk mencegah es menempel.
- Heater Drain: Mengalirkan air es ke drain.
Perawatan:
- Pembersihan seal dan handle.
- Pemeriksaan fungsi heater pintu.
3.7 Sistem Keamanan & Monitoring
- Defrost System: Menghilangkan es pada evaporator secara otomatis.
- Lampu & Alarm: Menunjukkan status sistem.
- Remote Monitoring: Data suhu, tekanan, dan status alarm dapat diakses via web.
Perawatan:
- Kalibrasi sensor defrost.
- Uji alarm setiap 12 bulan.
4. Proses Instalasi Sistem Pendingin Komersial
Instalasi sistem pendingin komersial memerlukan koordinasi antara berbagai disiplin: engineering, listrik, mekanik, dan sipil. Berikut langkah-langkah utama:
4.1 Persiapan Lokasi
- Survey Ruang – Ukur dimensi (mis. 5 × 5 × 4 m) dan pastikan ada ruang untuk panel isolasi, pintu, dan akses pipa.
- Pemeriksaan Listrik – Pastikan ada sumber listrik 3‑phase 230 V dengan kapasitas minimal 3 kW.
- Pemeriksaan Struktur – Pastikan lantai cukup kuat untuk menahan beban sistem (kondensor, evaporator, panel).
4.2 Pemasangan Panel Isolasi
- Floor, Wall, Ceiling – Pasang panel isolasi 100 mm dengan density 45 kg/m³.
- Sandwich Panel – Pasang di area yang memerlukan isolasi tambahan (mis. area pintu).
- Sealant & Cam‑Lock – Pastikan semua sambungan kedap udara.
4.3 Instalasi Komponen Utama
- Kompresor – Pasang di area yang memiliki ventilasi baik.
- Condensor & Evaporator – Pasang sesuai arah aliran refrigerant (kondensor → evaporator).
- Pipa Refrigerant – Gunakan pipa tembaga dan PVC, pastikan jarak maksimal 12 m.
- Control Panel – Pasang di area yang mudah diakses, sambungkan ke MCB, contactor, dan sensor.
4.4 Pemasangan Aksesori Pintu
- Pasang swing door dengan seal anti‑air.
- Pasang plastic curtain, handle, lock, dan heater pintu.
4.5 Pengujian & Running Test
- Check Leak – Uji kebocoran refrigerant dengan metode manometer.
- Pressure Test – Pastikan tekanan refrigerant sesuai spesifikasi.
- Defrost Test – Uji sistem defrost.
- Running Test – Operasikan sistem selama 24 jam, monitor suhu, tekanan, dan alarm.
4.6 Dokumentasi
- Buat laporan instalasi lengkap (gambar, diagram, catatan pengujian).
- Simpan data sensor dan konfigurasi PLC.
5. Perawatan dan Pemeliharaan
Perawatan rutin memastikan sistem beroperasi pada efisiensi maksimal dan meminimalkan downtime. Berikut panduan perawatan:
5.1 Pemeriksaan Harian
- Suhu & Kelembapan – Pastikan berada dalam range target.
- Alarm – Periksa lampu indikator dan alarm.
- Kebisingan – Dengarkan suara kompresor dan evaporator.
5.2 Pemeriksaan Mingguan
- Filter Drier – Bersihkan atau ganti jika perlu.
- Sealant – Periksa kondisi seal pintu dan panel.
5.3 Pemeriksaan Bulanan
- Kondensor & Evaporator – Bersihkan fin.
- Pipa Refrigerant – Periksa kebocoran.
- Control Panel – Kalibrasi sensor suhu.
5.4 Pemeriksaan Tahunan
- Kompresor – Pemeriksaan oli, tekanan, dan kebisingan.
- Defrost System – Uji fungsi heater dan solenoid valve.
- Sistem Keamanan – Uji alarm dan remote monitoring.
5.5 Perawatan Darurat
- Kebocoran Refrigerant – Segera perbaiki, isi ulang refrigerant.
- Kegagalan Kompresor – Matikan sistem, hubungi teknisi.
6. Manfaat Sistem Pendingin Komersial PT. BJT INDONESIA
| Manfaat | Dampak |
|---|---|
| Efisiensi Energi | Pengurangan konsumsi listrik hingga 20 % berkat kompresor inverter dan isolasi berkualitas. |
| Kualitas Produk | Suhu stabil (± 0,5 °C) menjaga tekstur dan rasa produk. |
| Keandalan Sistem | Garansi 1 tahun untuk part, perawatan preventif, dan dukungan teknis. |
| Keamanan | Sistem defrost otomatis, alarm, dan remote monitoring. |
| Skalabilitas | Modular, dapat ditambah kapasitas sesuai kebutuhan. |
7. Kesimpulan
Sistem pendingin komersial yang dirancang oleh PT. BJT INDONESIA menggabungkan komponen berkualitas tinggi, desain modular, dan teknologi kontrol canggih. Dari kompresor Bitzer 9 pk hingga panel isolasi 45 kg/m³, setiap elemen berperan penting dalam menjaga suhu, efisiensi, dan keandalan.
Instalasi yang tepat, perawatan rutin, dan pemantauan berkelanjutan memastikan sistem beroperasi optimal, mengurangi downtime, dan memaksimalkan ROI.
“Dengan sistem pendingin komersial PT. BJT INDONESIA, Anda tidak hanya menginvestasikan pada peralatan, tetapi juga pada keandalan, efisiensi, dan kualitas produk.”
