Spesifikasi Cold Storage dengan Aplikasi Freezer dan Anteroom Chiller Kapasitas 100-120 Ton

Abstrak
Cold storage dengan aplikasi freezer dan anteroom chiller merupakan solusi penting dalam industri penyimpanan bahan pangan, farmasi, dan bahan kimia untuk menjaga kualitas produk pada suhu rendah. Penelitian ini bertujuan untuk menganalisis spesifikasi teknis, efisiensi operasional, dan risiko yang terkait dengan cold storage berkapasitas 100-120 ton, berdasarkan penawaran teknis dari penyedia jasa. Analisis dilakukan dengan pendekatan teknis terhadap komponen utama seperti panel insulasi, unit pendingin, dan sistem instalasi, serta evaluasi terhadap jadwal pengerjaan, garansi, dan potensi risiko operasional. Hasil penelitian menunjukkan bahwa spesifikasi teknis yang ditawarkan memenuhi standar industri, dengan efisiensi operasional yang tinggi berkat desain terintegrasi antara freezer dan anteroom chiller. Namun, terdapat beberapa batasan teknis dan risiko operasional yang perlu diperhatikan untuk memastikan keandalan sistem dalam jangka panjang.

1. Pendahuluan
Cold storage adalah fasilitas penyimpanan yang dirancang untuk menjaga suhu rendah guna mempertahankan kualitas produk yang sensitif terhadap suhu, seperti bahan pangan segar, produk beku, obat-obatan, dan bahan kimia. Dalam konteks industri, cold storage dengan aplikasi freezer memiliki peran krusial dalam rantai pasok, terutama untuk produk yang memerlukan suhu di bawah -18°C, seperti daging, ikan, es krim, dan vaksin. Selain itu, penggunaan anteroom dengan aplikasi chiller (suhu 0-5°C) sering kali diintegrasikan untuk meminimalkan kehilangan suhu saat produk dipindahkan dari atau ke ruangan freezer, sehingga meningkatkan efisiensi energi dan menjaga kualitas produk.

Penelitian ini menganalisis penawaran teknis untuk pembangunan cold storage dengan aplikasi freezer dan anteroom chiller berkapasitas 100-120 ton, yang diajukan oleh penyedia jasa kepada perusahaan pengguna. Penawaran ini mencakup spesifikasi teknis untuk panel insulasi, unit pendingin komersial, dan instalasi, serta ketentuan terkait jadwal pengerjaan dan garansi. Penelitian ini bertujuan untuk:

1. Mengevaluasi spesifikasi teknis komponen cold storage terhadap standar industri.
2. Menganalisis efisiensi operasional berdasarkan desain terintegrasi freezer dan anteroom chiller.
3. Mengidentifikasi risiko operasional dan memberikan rekomendasi untuk mitigasi.

Penelitian ini relevan dalam konteks meningkatnya kebutuhan akan cold storage di Indonesia, seiring dengan pertumbuhan industri pangan dan farmasi, serta tantangan dalam menjaga efisiensi energi dan keandalan sistem di iklim tropis.

2. Tinjauan Pustaka

2.1. Prinsip Dasar Cold Storage
Cold storage beroperasi berdasarkan prinsip termodinamika, di mana panas dari dalam ruangan diserap oleh refrigeran melalui proses evaporasi, kemudian dilepaskan ke lingkungan melalui proses kondensasi. Sistem ini terdiri dari beberapa komponen utama, yaitu:

• Panel Insulasi: Berfungsi untuk mencegah pertukaran panas antara ruangan cold storage dan lingkungan luar.
• Unit Pendingin: Terdiri dari kompresor, kondensor, evaporator, dan katup ekspansi, yang bekerja untuk menjaga suhu rendah.
• Sistem Kontrol: Mengatur operasi unit pendingin dan memantau parameter seperti suhu, tekanan, dan kelembapan.
• Instalasi: Meliputi pipa refrigeran, kabel listrik, dan sistem drainase untuk mendukung operasi cold storage.

2.2. Standar Teknis Cold Storage
Menurut ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers), cold storage dengan aplikasi freezer dan chiller harus memenuhi beberapa standar teknis, antara lain:

• Kepadatan panel insulasi minimal 40 kg/m³ untuk memastikan isolasi termal yang baik.
• Ketebalan panel insulasi minimal 100 mm untuk aplikasi freezer dengan suhu di bawah -18°C, dan 75 mm untuk aplikasi chiller dengan suhu 0-5°C.
• Penggunaan refrigeran yang ramah lingkungan, seperti R404A, dengan efisiensi termodinamika tinggi.
• Sistem kontrol yang dilengkapi proteksi terhadap kegagalan fase dan fluktuasi tegangan listrik.

2.3. Efisiensi Operasional Cold Storage
Efisiensi operasional cold storage dapat diukur melalui beberapa indikator, seperti:

• Efisiensi Energi: Rasio energi yang digunakan terhadap kapasitas pendinginan yang dihasilkan.
• Efisiensi Skala: Kapasitas penyimpanan yang lebih besar cenderung memiliki biaya operasional per ton yang lebih rendah.
• Keandalan Sistem: Tergantung pada kualitas komponen, desain instalasi, dan perawatan rutin.

2.4. Risiko Operasional Cold Storage
Beberapa risiko operasional yang sering dihadapi dalam pengoperasian cold storage meliputi:

• Fluktuasi tegangan listrik yang dapat merusak kompresor dan sistem kontrol.
• Kebocoran refrigeran akibat instalasi yang tidak memadai.
• Kerusakan panel insulasi akibat kelembapan atau benturan fisik.
• Kegagalan sistem akibat kesalahan operasional atau bencana alam.

2.5. Peran Anteroom Chiller
Anteroom chiller berfungsi sebagai ruang transisi antara lingkungan luar dan ruangan freezer, dengan suhu yang dijaga pada kisaran 0-5°C. Penggunaan anteroom chiller memiliki beberapa manfaat, antara lain:

• Mengurangi infiltrasi udara panas ke dalam ruangan freezer saat pintu dibuka.
• Meningkatkan efisiensi energi dengan meminimalkan beban kerja unit pendingin freezer.
• Menjaga kualitas produk dengan mencegah perubahan suhu yang drastis selama proses pemindahan.

3. Metode Penelitian
Penelitian ini menggunakan pendekatan deskriptif kualitatif dan kuantitatif berdasarkan data penawaran teknis resmi dari penyedia jasa tertanggal 8 Maret 2023. Data yang dianalisis meliputi:

• Spesifikasi teknis panel insulasi, unit pendingin, dan instalasi.
• Jadwal pengerjaan dan ketentuan garansi.
• Parameter operasional, seperti kapasitas, dimensi, dan batasan teknis.

Analisis teknis dilakukan dengan membandingkan spesifikasi yang ditawarkan terhadap standar industri, seperti yang diterbitkan oleh ASHRAE dan International Institute of Refrigeration (IIR). Analisis efisiensi operasional dilakukan dengan mengevaluasi desain terintegrasi antara freezer dan anteroom chiller, termasuk kapasitas unit pendingin, distribusi suhu, dan efisiensi energi. Analisis risiko operasional dilakukan dengan mengidentifikasi potensi kegagalan berdasarkan spesifikasi teknis dan ketentuan garansi.

4. Hasil dan Pembahasan

4.1. Spesifikasi Teknis Cold Storage
Penawaran teknis mencakup cold storage dengan aplikasi freezer dan anteroom chiller berkapasitas 100-120 ton, dengan tinggi ruangan 3,5 meter. Berikut adalah rincian teknis:

4.1.1. Panel Insulasi

• Spesifikasi Umum:
  • Kepadatan panel: 45 kg/m³ dengan sistem camlock, knock-down, dan food grade.
  • Material kulit: Baja pra-cat (pre-painted steel) setebal 0,5 mm.
  • Ketebalan panel dinding dan plafon: 100 mm, warna putih.
• Lantai:
  • Lembaran PU setebal 100 mm.
  • Cor beton K300 dengan besi wiremesh untuk kekuatan tambahan.
• Pintu:
  • Dua unit pintu geser berukuran 2 x 2,2 meter, dilengkapi tirai plastik, pegangan, kunci darurat, dan pemanas pintu.
• Material Pendukung:
  • Sealant, tutup camlock, lampu, saklar, siku aluminium, dan sling gantung atap.

Analisis Teknis Panel Insulasi:
Spesifikasi panel insulasi memenuhi standar industri untuk aplikasi freezer. Kepadatan panel 45 kg/m³ melebihi standar minimum ASHRAE (40 kg/m³), menunjukkan isolasi termal yang baik. Ketebalan panel 100 mm juga sesuai untuk aplikasi freezer dengan suhu di bawah -18°C. Sistem camlock dan knock-down memudahkan perakitan dan perawatan, sementara material food grade memastikan keamanan untuk penyimpanan bahan pangan.

Penggunaan lembaran PU setebal 100 mm pada lantai, yang diperkuat dengan cor beton K300 dan besi wiremesh, memberikan kekuatan tambahan untuk menahan beban berat, seperti palet barang berkapasitas 100-120 ton. Dua unit pintu geser memungkinkan akses yang lebih fleksibel, terutama untuk operasional dengan volume barang yang besar, namun juga meningkatkan risiko infiltrasi udara panas jika tidak dikelola dengan baik. Penggunaan tirai plastik dan pemanas pintu merupakan langkah yang tepat untuk meminimalkan risiko tersebut.

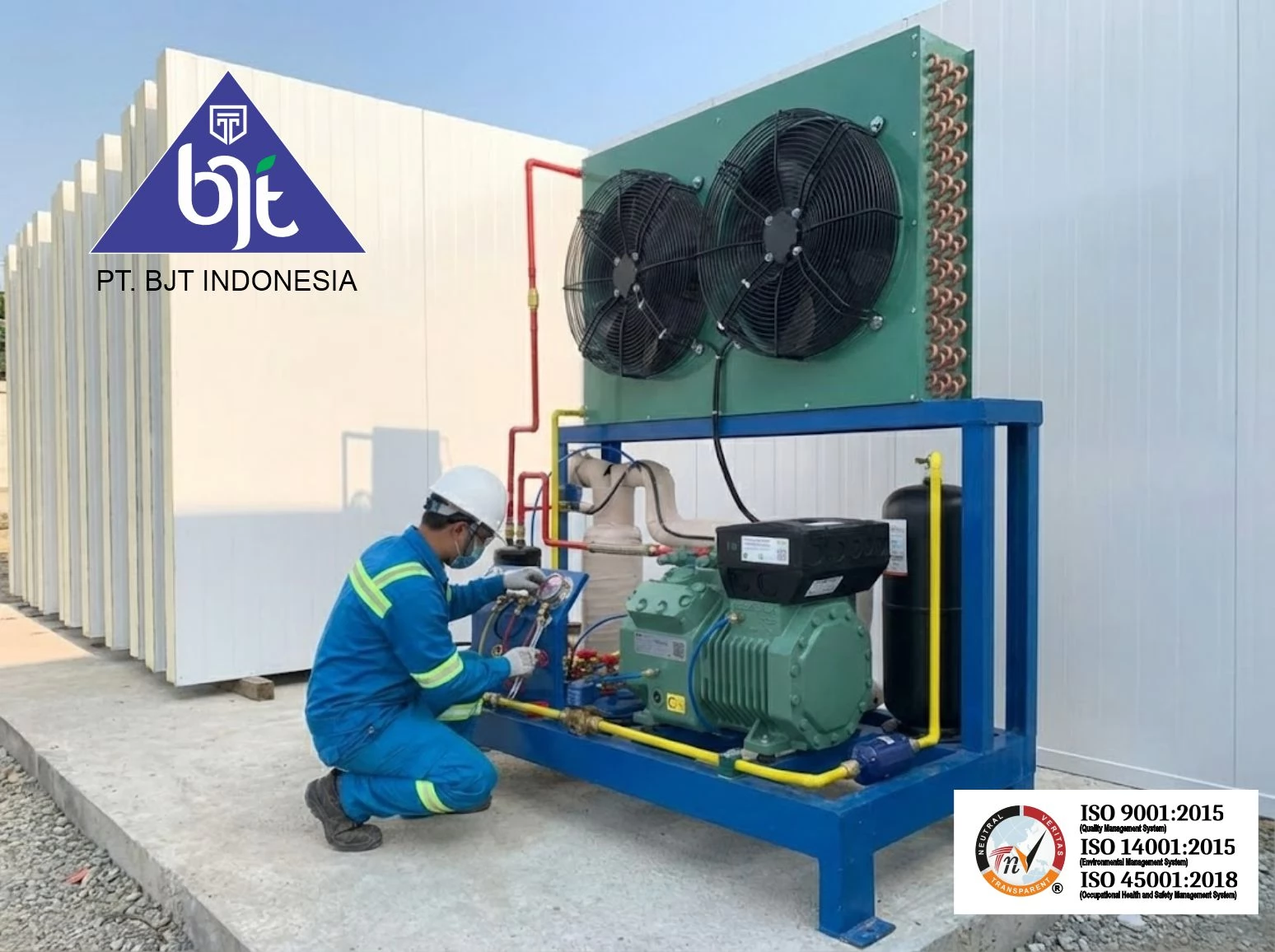

4.1.2. Unit Pendingin Komersial
Unit pendingin terdiri dari dua sistem terpisah untuk freezer dan anteroom chiller, dengan rincian sebagai berikut:

a. Unit Pendingin Freezer:

• Unit Kondensasi:
  • Kompresor Bitzer 9 PK (low temperature), 3 unit.
  • Kondensor Guntner, dilengkapi oil separator, accumulator, receiver tank, filter drier, sight glass, HP/LP, solenoid valve, check valve, pipa fleksibel, dan sasis.
• Evaporator:
  • Muller, 3 unit, dengan kapasitas pendinginan 21,0 kW per unit.

b. Unit Pendingin Anteroom Chiller:

• Unit Kondensasi:
  • Kompresor Bitzer 8 PK (medium temperature), 1 unit.
  • Kondensor Guntner, dilengkapi oil separator, accumulator, receiver tank, filter drier, sight glass, HP/LP, solenoid valve, check valve, pipa fleksibel, dan sasis.
• Evaporator:
  • Muller, 1 unit, sesuai kapasitas.

c. Sistem Kontrol dan Pendukung:

• Panel Kontrol:
  • Dilengkapi MCB, kontaktor, lampu pilot, saklar selektor, termostat Dixell, dan indikator sistem (defrost, kompresor, HP/LP, evaporator, termis), serta proteksi kegagalan fase, 4 unit.
• Sistem Pendukung:
  • Refrigeran R404A, katup ekspansi dengan orifice, pipa tembaga, insulasi pipa PVC dengan PU injeksi, kabel daya dan kontrol, serta pipa PVC untuk drainase.

Analisis Teknis Unit Pendingin:
Penggunaan kompresor Bitzer, yang dikenal memiliki efisiensi tinggi dan keandalan untuk aplikasi suhu rendah dan sedang, merupakan pilihan yang tepat. Tiga unit kompresor 9 PK untuk freezer memastikan kapasitas pendinginan yang memadai untuk menjaga suhu di bawah -18°C pada kapasitas 100-120 ton, sementara satu unit kompresor 8 PK untuk anteroom chiller cukup untuk menjaga suhu pada kisaran 0-5°C.

Kondensor Guntner dan evaporator Muller mendukung efisiensi termodinamika sistem, dengan kapasitas evaporator freezer sebesar 21,0 kW per unit menunjukkan kemampuan pendinginan yang kuat. Penggunaan refrigeran R404A, meskipun efisien, perlu diperhatikan karena memiliki potensi pemanasan global (GWP) yang tinggi, sehingga di masa depan mungkin perlu diganti dengan refrigeran yang lebih ramah lingkungan, seperti R448A atau R449A.

Sistem kontrol dengan termostat Dixell dan proteksi kegagalan fase meningkatkan keandalan operasional. Indikator sistem seperti defrost, kompresor, dan HP/LP memudahkan pemantauan dan deteksi dini masalah. Penggunaan empat unit panel kontrol menunjukkan desain yang tersegmentasi, memungkinkan pengendalian independen untuk freezer dan anteroom chiller, sehingga meningkatkan fleksibilitas operasional.

4.1.3. Instalasi

• Komponen Instalasi:
  • Refrigeran R404A, katup ekspansi dengan orifice, pipa tembaga, insulasi pipa PVC dengan PU injeksi, kabel daya dan kontrol, serta pipa PVC untuk drainase.
  • Jarak instalasi maksimum: 10 meter.
• Pekerjaan Sipil:
  • Termasuk pekerjaan lantai cor dengan beton K300 dan besi wiremesh.

Analisis Teknis Instalasi:
Batasan jarak instalasi maksimum 10 meter dapat menjadi kendala jika lokasi pemasangan memiliki tata letak yang kompleks, terutama untuk menempatkan unit kondensasi di luar ruangan guna mengurangi kebisingan. Penggunaan pipa tembaga dan insulasi PU injeksi menjamin efisiensi termal dan mencegah kebocoran refrigeran, namun perawatan rutin diperlukan untuk memastikan integritas sistem. Pekerjaan sipil yang mencakup lantai cor dengan beton K300 dan besi wiremesh menambah kekuatan struktural, terutama untuk menahan beban berat pada kapasitas 100-120 ton.

4.2. Efisiensi Operasional
Efisiensi operasional cold storage dapat dianalisis melalui beberapa aspek, yaitu efisiensi energi, efisiensi skala, dan keandalan sistem.

4.2.1. Efisiensi Energi
Efisiensi energi cold storage sangat bergantung pada desain panel insulasi, unit pendingin, dan integrasi anteroom chiller. Panel insulasi dengan kepadatan 45 kg/m³ dan ketebalan 100 mm meminimalkan kebocoran panas, sehingga mengurangi beban kerja unit pendingin. Penggunaan tiga unit kompresor 9 PK untuk freezer dan satu unit kompresor 8 PK untuk anteroom chiller menunjukkan distribusi beban pendinginan yang seimbang, dengan total kapasitas evaporator freezer sebesar 63,0 kW (3 x 21,0 kW) memastikan suhu rendah yang stabil.

Integrasi anteroom chiller meningkatkan efisiensi energi dengan meminimalkan infiltrasi udara panas ke dalam ruangan freezer saat pintu dibuka. Dalam iklim tropis seperti Indonesia, suhu lingkungan yang tinggi (rata-rata 30°C) dapat meningkatkan beban kerja unit pendingin, namun anteroom chiller berfungsi sebagai penyangga suhu, sehingga mengurangi konsumsi energi. Penggunaan tirai plastik pada pintu geser juga merupakan langkah yang tepat untuk meminimalkan infiltrasi udara panas.

4.2.2. Efisiensi Skala
Kapasitas 100-120 ton dengan tinggi ruangan 3,5 meter menunjukkan efisiensi skala yang tinggi, terutama untuk operasional dengan volume barang yang besar. Penggunaan tiga unit kompresor 9 PK untuk freezer memastikan redundansi, sehingga jika salah satu unit gagal, sistem tetap dapat beroperasi dengan kapasitas yang lebih rendah. Anteroom chiller dengan satu unit kompresor 8 PK juga cukup efisien untuk menjaga suhu transisi, tanpa memerlukan kapasitas berlebih.

Efisiensi skala juga tercermin dari desain pintu, dengan dua unit pintu geser memungkinkan akses yang lebih fleksibel dan mengurangi waktu pembukaan pintu, sehingga meminimalkan kehilangan suhu.

4.2.3. Keandalan Sistem
Keandalan sistem cold storage bergantung pada kualitas komponen, desain instalasi, dan perawatan rutin. Penggunaan komponen berkualitas tinggi, seperti kompresor Bitzer, kondensor Guntner, dan evaporator Muller, meningkatkan keandalan sistem. Sistem kontrol dengan proteksi kegagalan fase juga meminimalkan risiko kerusakan akibat fluktuasi tegangan listrik. Namun, batasan jarak instalasi maksimum 10 meter dapat menjadi kendala dalam menjaga keandalan sistem, terutama jika unit kondensasi harus ditempatkan jauh dari ruangan cold storage.

4.3. Jadwal Pengerjaan dan Garansi
Jadwal pengerjaan dan ketentuan garansi merupakan faktor penting dalam mengevaluasi keandalan dan efisiensi operasional cold storage.

4.3.1. Jadwal Pengerjaan

• Fabrikasi panel: 10 hari.
• Perakitan dan instalasi di lokasi: 34 hari.
• Total waktu: 44 hari.

Jadwal pengerjaan selama 44 hari cukup realistis untuk cold storage dengan kapasitas 100-120 ton, mengingat kompleksitas fabrikasi panel insulasi, instalasi unit pendingin, dan pekerjaan sipil. Fabrikasi panel selama 10 hari mencakup proses pemotongan, pelapisan, dan pengujian kepadatan, sementara perakitan dan instalasi selama 34 hari mencakup pemasangan panel, unit pendingin, sistem kontrol, dan pekerjaan sipil, serta pengujian operasional.

Namun, jadwal ini dapat terhambat oleh faktor eksternal, seperti keterlambatan pengiriman material, kondisi cuaca, atau kesiapan lokasi. Oleh karena itu, koordinasi yang baik antara penyedia jasa dan pengguna sangat penting untuk memastikan jadwal terpenuhi.

4.3.2. Garansi

• Masa garansi: 1,5 tahun untuk komponen utama, kecuali bodi panel dan lampu.
• Pengecualian garansi: Transportasi, pengontrolan unit (maintenance), produk di dalam cold storage, serta kerusakan akibat kesalahan operasional, fluktuasi tegangan listrik, bencana alam, huru-hara, atau campur tangan pihak ketiga.

Analisis Garansi:
Masa garansi selama 1,5 tahun cukup kompetitif untuk komponen utama, seperti kompresor, kondensor, evaporator, dan panel kontrol, yang merupakan elemen kritis dalam operasional cold storage. Namun, pengecualian garansi terhadap bodi panel dapat menjadi risiko bagi pengguna, terutama jika terjadi kerusakan akibat kelembapan atau benturan fisik. Selain itu, ketentuan fluktuasi tegangan listrik menunjukkan pentingnya penggunaan stabilizer atau UPS untuk menjaga keandalan sistem, terutama di daerah dengan pasokan listrik yang tidak stabil.

4.4. Risiko Operasional
Beberapa risiko operasional yang perlu diperhatikan dalam pengoperasian cold storage meliputi:

4.4.1. Fluktuasi Tegangan Listrik
Fluktuasi tegangan listrik dapat menyebabkan kerusakan pada kompresor dan sistem kontrol, yang tidak ditanggung garansi. Dalam konteks Indonesia, di mana pasokan listrik sering kali tidak stabil, risiko ini cukup signifikan. Penggunaan stabilizer tegangan listrik atau UPS sangat dianjurkan untuk melindungi sistem.

4.4.2. Jarak Instalasi
Batasan jarak instalasi maksimum 10 meter dapat memengaruhi fleksibilitas tata letak cold storage, terutama jika unit kondensasi harus ditempatkan jauh dari ruangan cold storage untuk mengurangi kebisingan atau memanfaatkan ruang. Jika jarak instalasi melebihi 10 meter, efisiensi sistem dapat menurun akibat kehilangan tekanan refrigeran, dan biaya tambahan mungkin diperlukan untuk memperpanjang pipa dan kabel.

4.4.3. Perawatan
Pengguna harus memastikan perawatan rutin, terutama pada komponen yang tidak tercakup garansi, seperti bodi panel. Bodi panel rentan terhadap kerusakan akibat kelembapan atau benturan fisik, sementara pemanas pintu dan drainase rentan terhadap kegagalan akibat korosi atau penyumbatan. Perawatan rutin, seperti pembersihan evaporator, penggantian filter drier, dan inspeksi pipa refrigeran, juga diperlukan untuk menjaga efisiensi dan keandalan sistem.

4.4.4. Kebocoran Refrigeran
Kebocoran refrigeran dapat terjadi akibat instalasi yang tidak memadai atau kerusakan pipa tembaga. Refrigeran R404A, meskipun efisien, memiliki potensi pemanasan global yang tinggi, sehingga kebocoran tidak hanya mengurangi efisiensi sistem, tetapi juga berdampak negatif terhadap lingkungan. Penggunaan pipa tembaga berkualitas tinggi dan insulasi PU injeksi dapat meminimalkan risiko ini, namun inspeksi rutin tetap diperlukan.

4.4.5. Faktor Eksternal
Faktor eksternal, seperti bencana alam (banjir, gempa bumi) atau huru-hara, dapat menyebabkan kerusakan pada cold storage. Meskipun risiko ini tidak dapat dihindari sepenuhnya, pengguna dapat meminimalkan dampaknya dengan memilih lokasi yang aman dan memasang sistem proteksi, seperti dinding anti-banjir atau alarm keamanan.

5. Kesimpulan
Penawaran teknis untuk cold storage dengan aplikasi freezer dan anteroom chiller berkapasitas 100-120 ton menunjukkan spesifikasi teknis yang memenuhi standar industri, dengan komponen berkualitas tinggi, seperti panel insulasi dengan kepadatan 45 kg/m³, kompresor Bitzer, kondensor Guntner, dan evaporator Muller. Efisiensi operasional tinggi tercapai berkat desain terintegrasi antara freezer dan anteroom chiller, yang meminimalkan kehilangan suhu dan meningkatkan efisiensi energi. Jadwal pengerjaan selama 44 hari cukup realistis, sementara ketentuan garansi selama 1,5 tahun memberikan perlindungan memadai untuk komponen utama, meskipun terdapat beberapa pengecualian yang perlu diperhatikan.

Namun, terdapat beberapa risiko operasional yang perlu dimitigasi, seperti fluktuasi tegangan listrik, batasan jarak instalasi, dan kebutuhan perawatan rutin. Penggunaan stabilizer tegangan listrik, perencanaan tata letak yang cermat, dan perawatan rutin sangat dianjurkan untuk memastikan keandalan sistem dalam jangka panjang.
