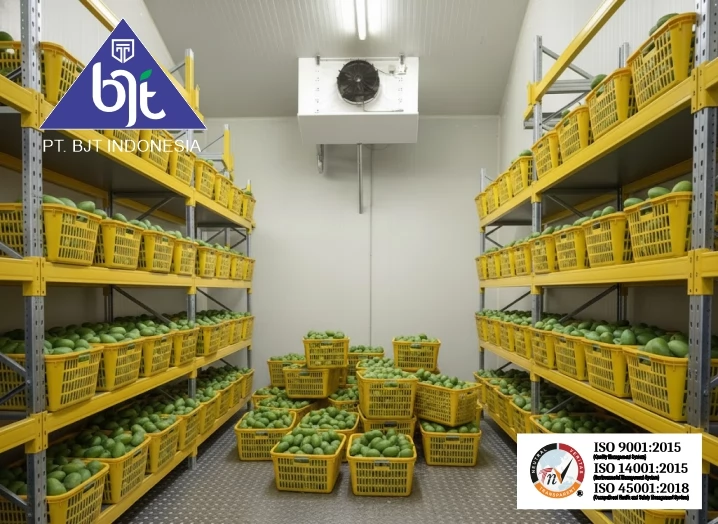

Korelasi Refrigerasi Komersial dan Komponen Cold Storage

Pendahuluan

Teknik refrigerasi komersial telah menjadi aspek penting dalam berbagai industri, terutama dalam sektor makanan, farmasi, dan logistik. Sistem pendingin komersial seperti cold storage berperan krusial dalam menjaga kualitas produk yang memerlukan kondisi suhu tertentu.

Cold storage dirancang dengan teknologi yang menggabungkan insulasi termal, sistem pendingin efisien, serta berbagai komponen pendukung untuk memastikan kestabilan suhu. Dalam artikel ini, kita akan membahas korelasi antara teknik refrigerasi komersial dan komponen pendukung cold storage, termasuk peran masing-masing elemen dalam menjaga efektivitas sistem pendingin.

1. Teknik Refrigerasi Komersial dalam Cold Storage

1.1. Pengertian Teknik Refrigerasi

Refrigerasi adalah proses pemindahan panas dari suatu ruang untuk mempertahankan suhu yang lebih rendah dari lingkungan sekitarnya. Dalam aplikasi cold storage, sistem refrigerasi bertujuan untuk mendinginkan, membekukan, dan mempertahankan suhu stabil guna mencegah pertumbuhan bakteri serta menjaga kualitas produk.

Sistem refrigerasi komersial menggunakan berbagai teknologi, seperti:

• Sistem kompresi uap (Vapor Compression System)

• Sistem absorpsi (Absorption Refrigeration System)

• Sistem pendinginan evaporatif

Teknik yang paling umum digunakan dalam cold storage adalah sistem kompresi uap, yang terdiri dari kompresor, kondensor, evaporator, dan katup ekspansi.

1.2. Prinsip Kerja Refrigerasi Komersial

Sistem refrigerasi dalam cold storage bekerja berdasarkan siklus termodinamika, yaitu:

1. Kompresi: Kompresor memampatkan refrigeran sehingga tekanannya meningkat dan berubah menjadi gas panas.

2. Kondensasi: Gas panas dilewatkan melalui kondensor, yang membuang panas dan mengubah gas menjadi cairan bertekanan tinggi.

3. Ekspansi: Katup ekspansi mengatur aliran refrigeran sehingga tekanan turun drastis, menyebabkan perubahan fase menjadi campuran cair-gas dingin.

4. Evaporasi: Refrigeran menyerap panas dari ruang penyimpanan dalam evaporator, mendinginkan ruangan dan kembali berubah menjadi gas sebelum siklus berulang.

2. Komponen Utama Cold Storage

Sistem cold storage tidak hanya mengandalkan teknik refrigerasi, tetapi juga berbagai komponen pendukung. Berikut adalah elemen utama dalam konstruksi dan operasional cold storage:

2.1. Panel Insulasi

Cold storage menggunakan panel insulasi untuk menjaga suhu tetap stabil dengan meminimalkan perpindahan panas.

Spesifikasi Panel Insulasi:

• Ceiling Insulated Panel: Ketebalan 100 mm

• Wall Insulated Panel: Ketebalan 100 mm

• Floor Sandwich Panel: Ketebalan 100 mm

Panel ini dibuat dari material pre-painted steel dengan density 45 kg/m³ serta sistem knock-down camlock untuk pemasangan mudah.

2.2. Sistem Pendingin (Refrigeration System)

Sistem pendingin dalam cold storage terdiri dari beberapa komponen utama, antara lain:

a) Kompresor

Kompresor adalah jantung dari sistem pendingin yang berfungsi untuk mengompresi refrigeran dan meningkatkan tekanannya. Salah satu kompresor yang sering digunakan adalah Bitzer (9 PK, Medium Temp), yang terkenal dengan efisiensi tinggi dan daya tahan yang baik.

b) Kondensor

Kondensor berfungsi untuk membuang panas dari refrigeran bertekanan tinggi sehingga berubah menjadi cairan. Kondensor dalam cold storage umumnya menggunakan pendinginan udara atau air untuk mempercepat proses pelepasan panas.

c) Evaporator

Evaporator bertugas untuk menyerap panas dari ruang penyimpanan sehingga suhu tetap dingin. Peralatan ini bekerja dengan memanfaatkan refrigeran yang telah melewati katup ekspansi.

d) Katup Ekspansi

Katup ekspansi berperan dalam mengurangi tekanan refrigeran sebelum masuk ke evaporator, memungkinkan refrigeran berubah menjadi gas dingin yang siap menyerap panas.

2.3. Control Panel dan Sistem Kelistrikan

Sistem control panel berfungsi untuk mengatur dan memonitor seluruh kinerja cold storage, termasuk suhu, tekanan, serta indikator kerja.

Beberapa komponen utama control panel meliputi:

• MCB (Miniature Circuit Breaker): Melindungi sistem dari gangguan listrik

• Contactor: Mengontrol aliran listrik ke kompresor dan kondensor

• Pilot Lamp: Indikator status kerja sistem

• Selector Switch: Mengatur mode operasi

• Thermostat Evaporator Dixell: Menjaga suhu stabil di dalam cold storage

2.4. Pintu dan Aksesori Pendukung

a) Pintu Swing

Pintu dalam cold storage harus memiliki sistem isolasi tinggi untuk mencegah kebocoran udara dingin.

• Dimensi: 100x200x10 cm

• Dilengkapi dengan plastic curtain untuk menambah efisiensi energi

b) Heater Pintu

Heater digunakan untuk mencegah pembekuan pada pintu, yang dapat menghambat akses masuk dan keluar cold storage.

2.5. Material Instalasi Pendukung

Cold storage memerlukan berbagai material tambahan guna mendukung operasionalnya, seperti:

• Freon R404A (Refrigeran ramah lingkungan)

• Pipa tembaga dan insulation untuk aliran refrigeran

• Oil separator, accumulator, receiver untuk mengoptimalkan sistem pendingin

• Pipa PVC Inject PU dan duct tape untuk penyegelan pipa

• Filter drier, sight glass, solenoid valve sebagai bagian dari sistem kontrol tekanan dan aliran refrigeran

3. Proses Instalasi Cold Storage

Instalasi cold storage dilakukan dalam beberapa tahapan untuk memastikan sistem berfungsi dengan baik:

3.1. Pemasangan Panel Insulasi

• Panel dinding, lantai, dan atap dipasang menggunakan sistem camlock untuk memastikan kedap udara.

3.2. Instalasi Sistem Pendingin

• Kompresor, kondensor, dan evaporator dipasang sesuai spesifikasi.

• Pipa refrigeran disambungkan dengan sistem isolasi untuk mencegah kehilangan suhu.

3.3. Pemasangan Control Panel dan Kelistrikan

• Control panel dipasang untuk mengontrol sistem pendingin secara otomatis.

• Sensor suhu dan thermostat dikalibrasi untuk menjaga suhu optimal.

3.4. Uji Coba dan Running Test

• Sistem diuji selama beberapa hari untuk memastikan tidak ada kebocoran dan seluruh komponen bekerja optimal.

• Running test dilakukan untuk mengatur parameter pendinginan sebelum cold storage mulai digunakan.

4. Kesimpulan

Cold storage adalah sistem pendinginan yang sangat penting bagi industri makanan, farmasi, dan logistik. Keberhasilan cold storage sangat bergantung pada teknik refrigerasi komersial yang tepat serta komponen pendukung yang berkualitas tinggi.

Dengan memahami hubungan antara sistem pendingin, panel insulasi, control panel, serta material instalasi, kita dapat memastikan cold storage bekerja secara optimal dan efisien.

FAQ (Pertanyaan yang Sering Diajukan)

1. Apa perbedaan antara chiller dan freezer dalam cold storage?

Chiller digunakan untuk mendinginkan produk pada suhu di atas 0°C, sedangkan freezer mempertahankan suhu di bawah 0°C untuk membekukan produk.

2. Apa keuntungan menggunakan panel insulasi dalam cold storage?

Panel insulasi membantu mengurangi perpindahan panas, menjaga suhu tetap stabil, serta meningkatkan efisiensi energi.

3. Mengapa penting menggunakan refrigeran R404A?

R404A adalah refrigeran yang efektif dalam pendinginan, ramah lingkungan, dan memiliki kinerja stabil dalam berbagai kondisi suhu.

4. Apa fungsi heater pintu dalam cold storage?

Heater pintu mencegah pembekuan pada pintu, yang dapat mengganggu akses dan efisiensi pendinginan.

5. Berapa lama waktu pemasangan cold storage?

Instalasi cold storage biasanya memerlukan waktu sekitar 14 hari kerja, tergantung pada kompleksitas sistem dan ukuran unit yang dipasang.
